VIAVI MicroNIR PAT-Lx NIR spektrométer
A PAT-Lx a VIAVI PAT-L folyamat folyadék spektrométer veszélyes üzemi területre tervezett változata
Process spektrométer: Közeli infravörös (NIR) spektrométer folyadékok elemzéséhez robbanásveszélyes üzemben
Robbanásveszélyes környezetben biztonságos megoldás a MicroNIR PAT-Lx folyamat spektrométer. Tartályokban és csővezetékekben lévő folyadékok paramétereinek valós idejű nyomon követésére ajánljuk.
A PAT-Lx a VIAVI PAT-L folyamat spektrométer veszélyes helyekre tervezett változata. A gyúlékony gázok, gőzök vagy por jelenlétében biztonságos PAT-Lx lehetővé teszi, vizes vagy szénhidrogén alapú folyadékok gyors és biztonságos elemzését. A PAT-Lx könnyen integrálható minden típusú és méretű feldolgozó berendezéssel, biztosítja az idő és költséghatékony valós idejű folyamatkövetést és szükség esetén azonnali beavatkozást. Emberi jelenlétet nem igényel a robbanásveszélyes gyártási területen.
Funkciók és felhasználás
- All-in-one optikai kialakítás a könnyű telepítés és tisztítás érdekében
- Folyamatos folyadék-monitorozás tartályokban, és csővezetékekben
- Gyors adatgyűjtési idő és valós idejű reakciómegfigyelés nagy folyadék áramoknál
- Széles optikai úthossz-tartomány szerves oldószerekhez és vizes oldatokhoz
- Opcionális hűtőköpeny a magas hőmérsékletű gyártáshoz
- USB tápellátás vezetékes kábelen keresztül
- Tartalmazza a MicroNIR Pro szoftver adatgyűjtő és kemometriai modellező csomagot is
Termékleírás

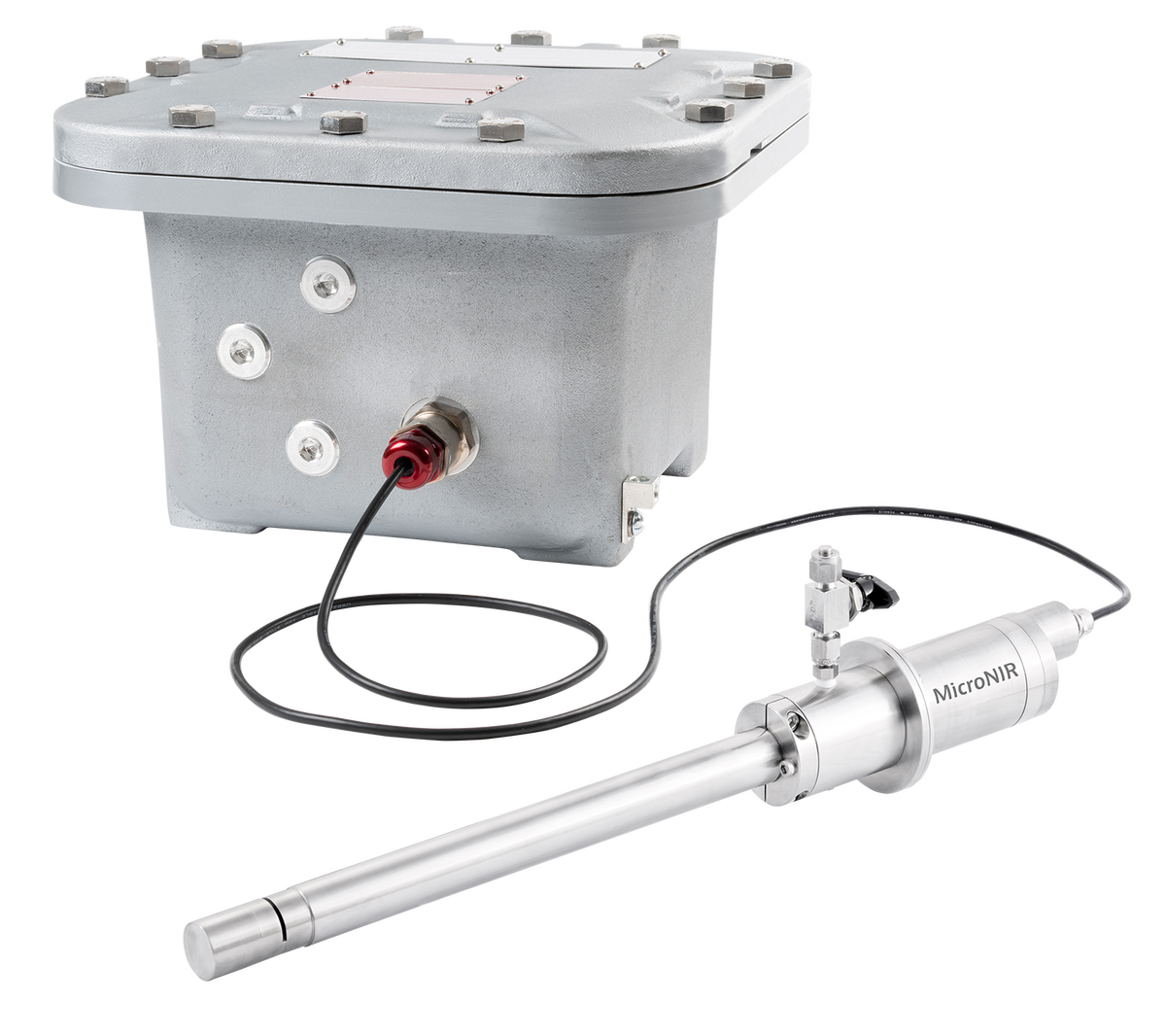

A veszélyes helyekre szánt MicroNIR PAT-Lx két fő részből áll: A műszerfej szondával és a védődobozban helyett foglaló interfész elektronika, amelyeket vezetékes USB-kábellel csatlakoznak egymáshoz (lásd 1. ábra). A műszerfej megegyezik a MicroNIR PAT-L-vel, és egy spektrométer részből és egy beépített fénycsővel ellátott szonda részből áll. A szonda transzmissziós módban működik, a vásárláskor megadott optikai úthossz (rés) mellett.

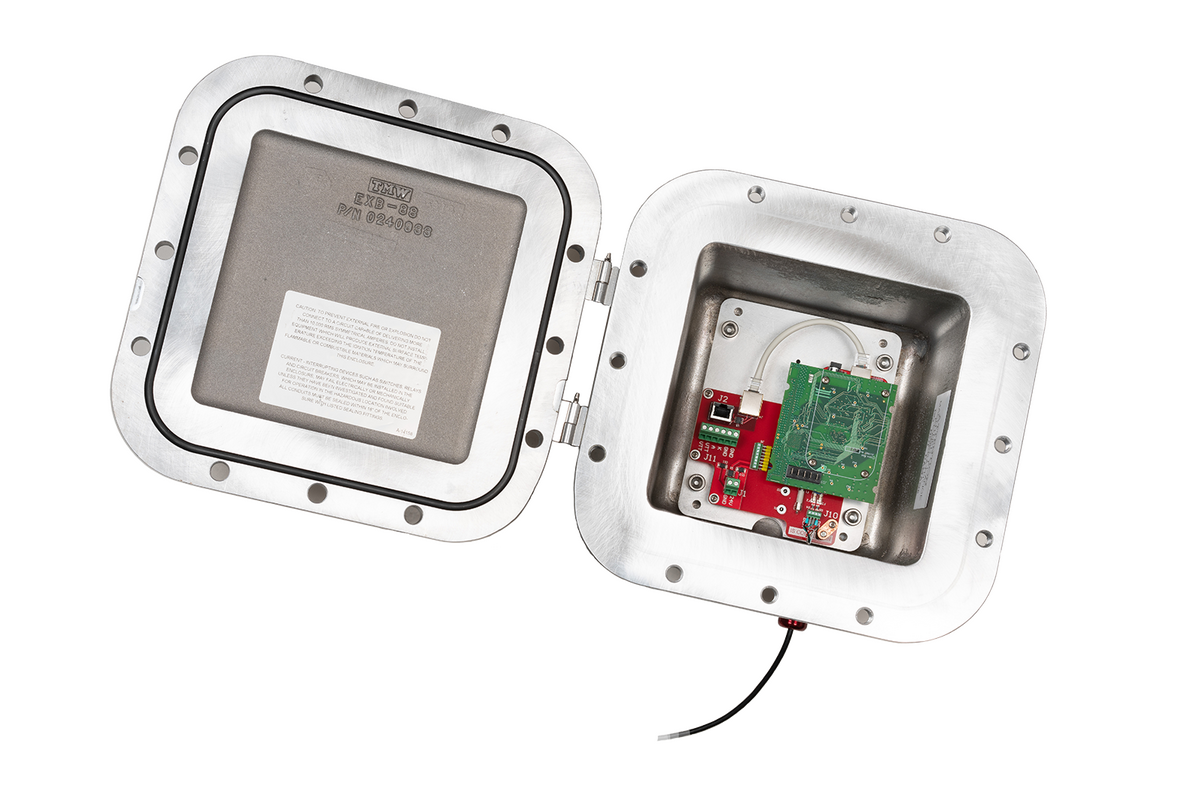

Az interfész elektronika egy nehéz, masszív öntött alumínium házban található (lásd a 2. ábrát). A burkolat a felhasználó által elérhető portokkal rendelkezik az Ethernet-csatlakozáshoz, a 24 V DC tápellátáshoz és az opcionális külső triggerhez. A védődoboz tartókonzolokkal érkezik a technológiai berendezésekhez való rögzítéshez.
Szoftver
Mint minden MicroNIR műszer, a PAT-Lx is tartalmazza a VIAVI MicroNIR Pro szoftvercsomagot adatgyűjtési, kalibrálási és módszerfejlesztési feladatok elvégzéséhez. A MicroNIR Pro szoftver támogatja a műszerminősítést (IQ/OQ) az EP 2.2.40 és az USP 1119/1856 tesztkritériumok szerint.
A folyamatvezérlő rendszerekkel való integrációhoz opcionálisan elérhető egy továbbfejlesztett OPC interfész.
Folyamat integráció
A MicroNIR PAT-Lx rendszerhez kapcsolható szabványos karimás csatlakozóval, csavaros szorítóval vagy egyéb módon. A veszélyes helyekre történő telepítéshez képzett és/vagy engedéllyel rendelkező személyzet szükséges és meg kell felelnie a helyi előírásoknak.
Műszaki adatok
Specifikáció
| Paraméter | Érték |
|---|---|
| Szonda anyaga | Rozsdamentes acél 316L; Hastelloy C22 |
| Optikai úthossz, mm | 2, 3, 4, 5, or 10 mm |
| Maximum bemerülés* | 240, 440, 640, or 940 mm; karima nélkül; 100 to 900 mm karimával |
| Folyamat csatlakozás | Különböző EN, ASME és egyéb karimák elérhetőek, lásd az árlistát |
| Maximum hőmérséklet és nyomás | 400°C és 40bar; Anyagtól és karimától függően, lásd árlista |
| Engedélyek | Class I Div.2 Zone 1 and 2; Class II Div. 2 Zone 21 and 22 Class I; Groups C és D; Class II Groups E, F, and G |
