Process spektrométer: Robusztus közeli infravörös (NIR) folyamat-spektrométer folyadékok elemzéséhez

A PAT-L a VIAVI PAT miniatűr spektrométer család legújabb tagja. Ideális választás a folyamatos ellenőrzést igénylő ipari gyártásban. A gyártás szempontjából fontos paraméterek valós időben nyomon követhetők. A műszer segítségével nem kell a termelési folyamatot leállítani mintavételezés miatt, így csökken a gyártási idő és költség. A NIR kialakítás lehetővé teszi a vizes és nemvizes folyadékok elemzését. A PAT-L többféle konfigurációban is elérhető.

Választható szonda anyaggal, optikai úthosszal, merülési mélységgel és csatlakozással, hogy Ön megtalálja az ideális megoldást cége számára.

A MicroNIR termékcsalád tagjaként közvetlenül lehetővé teszi a máshol kifejlesztett kemometrikus modellek átvitelét. A PAT-L könnyen integrálható minden típusú és méretű berendezéshez.

Funkciók és felhasználás

"All-in-one" optikai kialakítás a könnyű telepítés és tisztítás érdekében
Folyamatos folyadék-monitorozás tartályokban, és csővezetékekben
Gyors adatgyűjtési idő és valós idejű reakciómegfigyelés nagy folyadék áramoknál
Széles optikai úthossz-tartomány szerves oldószerekhez és vizes oldatokhoz
Opcionális hűtőköpeny a magas hőmérsékletű környezetekhez
USB tápellátás vezetékes kábelen keresztül

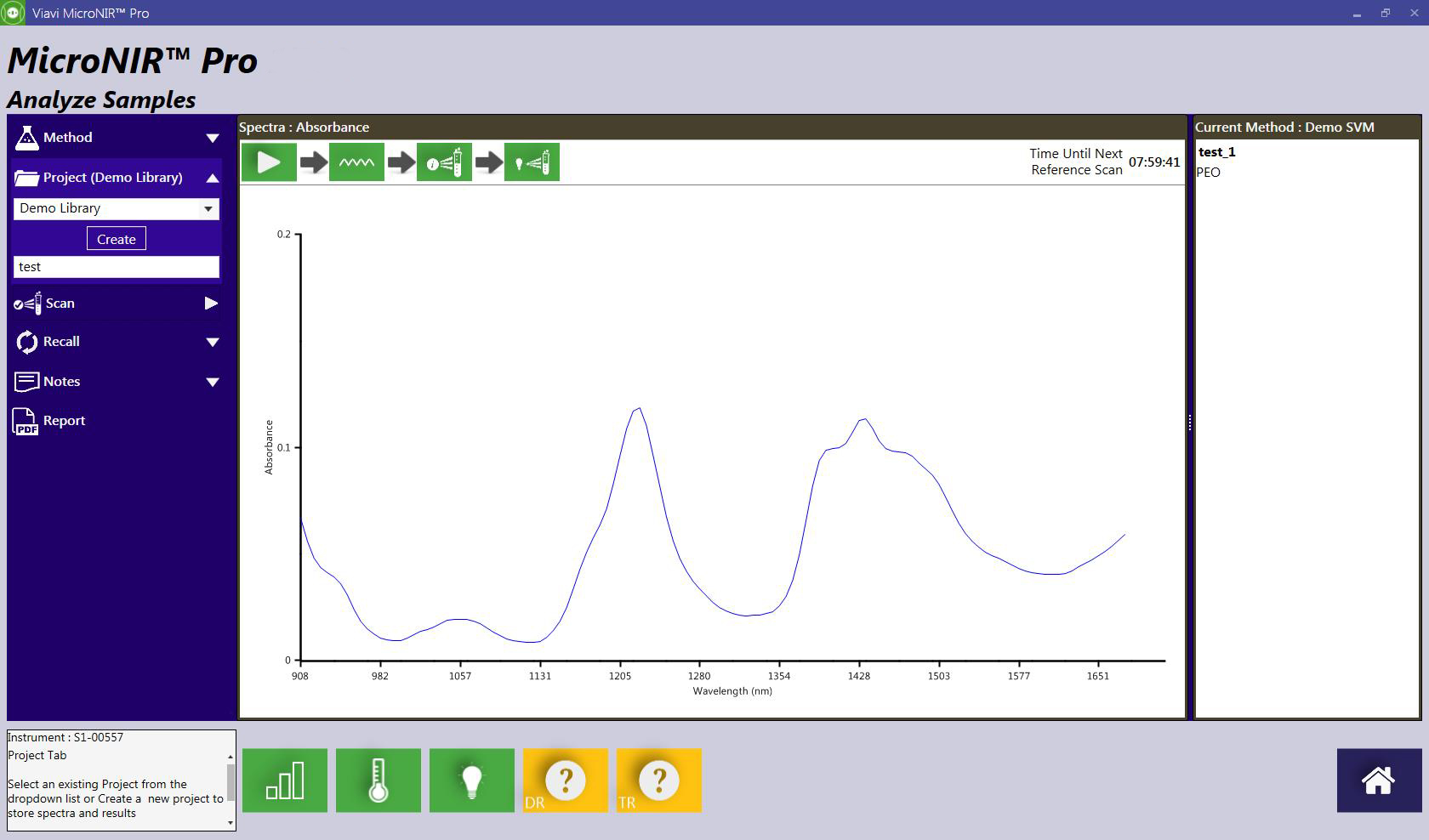

Tartalmazza a MicroNIR Pro szoftvert adatgyűjtő és kemometriai modellező csomagot is

Alkalmazások

Gyógyszergyártás

API szintézis
Oldószer nedvességtartalma
Biofermentációs tápanyag-ellenőrzés

Polimerizáció nyomon követése

Poliol hidroxilszám
Poliuretán és poliizocianát kondenzáció

Olajipar

Oktánszám
Kenőanyag tulajdonságok
Üzemanyag azonosítás

Egyéb ipari alkalmazások

Félvezető tisztítófolyadékok
Reakciók nyomon követése
Mosószerek, festékek és bevonatok

Termékleírás

A MicroNIR PAT-L bemerülő spektrométer a MicroNIR PAT-U spektrométeren alapul, a következő tervezési módosításokkal:

Teljes integráció egy fix résű merülőszondában
Inert gáz töltésű szonda kiküszöböli a vízgőz interferenciát és a kondenzációt
Nagy hatékonyságú fénycső kialakítás

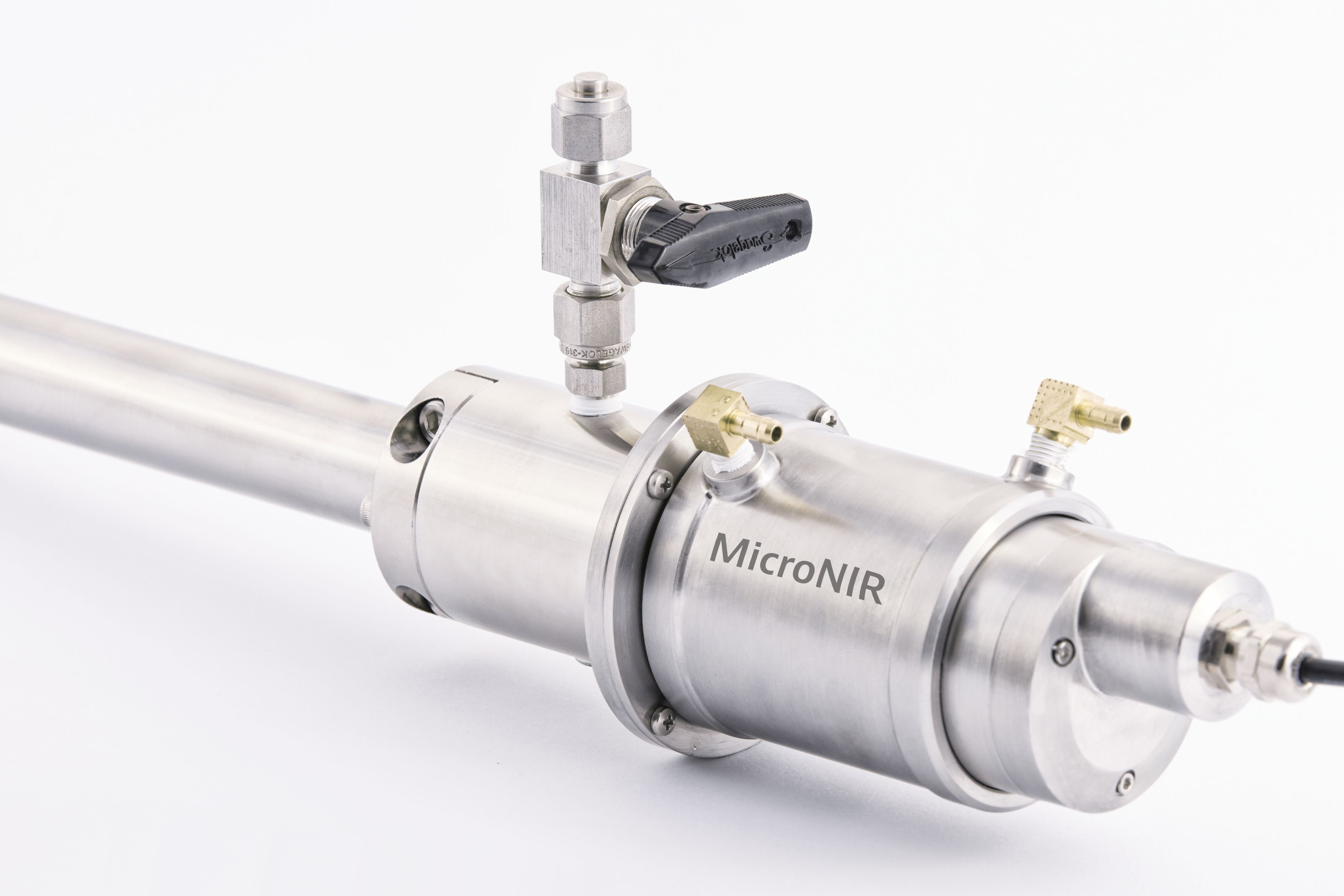

Opcionális levehető hűtőköpeny

A PAT-L egy teljesen integrált spektrométer-szonda. A spektrométer rész IP65/IP67 védettségű, a merülőszondás rész pedig 250 bar nyomás tartományig használható. Az optikai specifikációk megegyeznek a MicroNIR PAT-U-val, és megtalálhatók a PAT-U adatlapon. A tömlőcsatlakozókkal ellátott hűtőköpeny lehetővé teszi a hűtőfolyadék keringtetését és a spektrométer üzemi hőmérséklet tartományon belüli működtetését, miközben a szonda forró folyadékokkal érintkezik vagy magas környezeti hőmérsékleten van. A maximális üzemi hőmérséklet a szonda hosszától és anyagától, valamint a használt hűtőfolyadéktól függ. A MicroNIR belső hőmérsékleti üzemi tartománya 0 és 50 ºC között van.

A PAT-L merülő szonda a Hellma Excalibur HD FPT 26, egy jól bevált, nagy teherbírású ipari szondán alapul.

PAT-L rendszerbe integrálási opciói

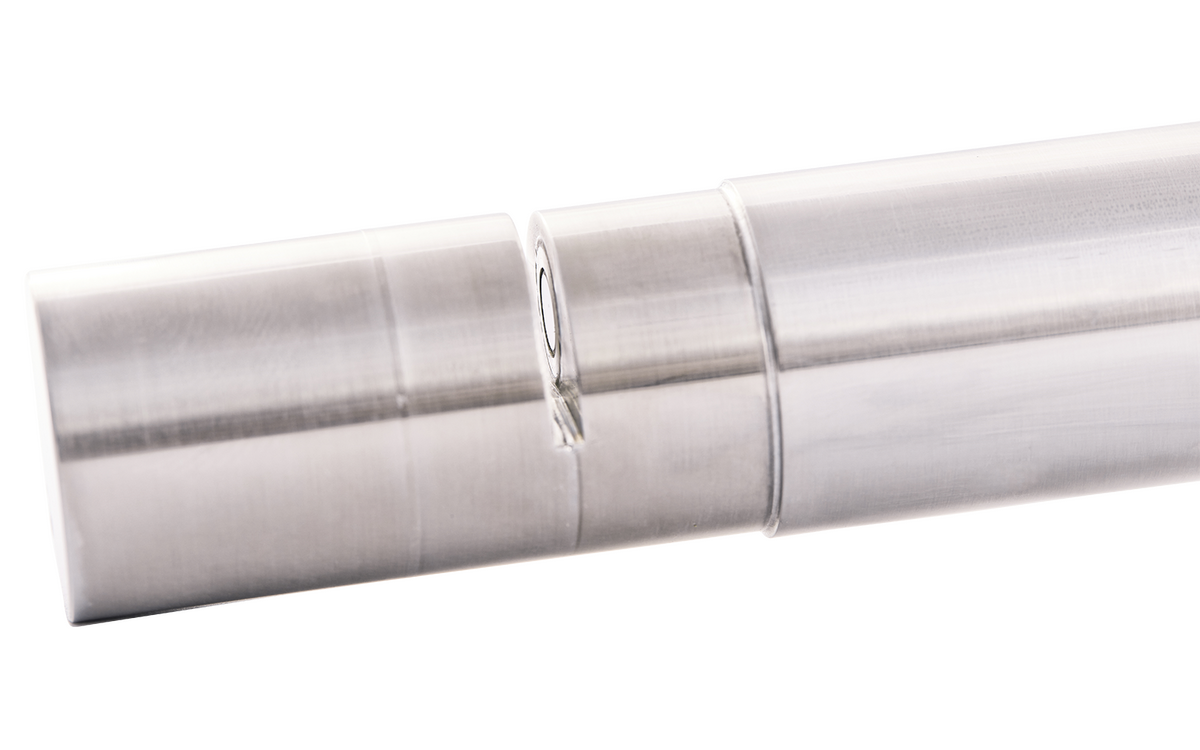

A MicroNIR PAT-L-t maximális rugalmasságra tervezték, hogy megfeleljen a folyamatintegráció különféle követelményeinek. Különféle karimás rögzítések és szonda hosszok állnak rendelkezésre. A szonda testének anyagai közé tartozik a 316L rozsdamentes acél és a Hastelloy C22. A mérési rések 2 mm-től (vizes folyadékoknál) 3, 4, 5 és 10 mm-ig (polimerek és petrolkémiai termékek) terjednek.

Konfigurációk

A szabványos konfiguráció a következő: 2 mm-es optikai út, 316L-es rozsdamentes acél test, EN 1092-1/05/A/DN 25/PN 40 folyamatcsatlakozás, 40 bar (300-as osztály) névleges nyomás és 200 mm-es maximális merülési mélység (karimával). Más konfigurációk is elérhetők az alábbi táblázatban leírtak szerint.

Műszaki adatok

Specifikáció

Paraméter	Érték
Optikai úthossz	2, 3, 4, 5, 10mm
Szonda anyaga	316L rozsdamentes acél, Hastelloy C22
Csatlakozás	Karima nélkül; EN1092-1/05/A(5opció):; DN40/PN40, DN50/PN16 /PN40, DN80/PN16 /PN40; ASMEB16.5 (4 opció):; NPS1.5Class150or300RF,NPS2 Class 150vagy 300RF
Maxnyomás	10, 16, 40, 160, 250 bar
Maxmerülési mélység	240, 440, 640,9 40mm (karima nélkül)
Átmérő	26mm
Optikai ablak anyaga	Zafír
Tömítés	Arany bevonatú, nikkel ötvözetű C-gyűrű
Gáz nyomás	2,4bar
Szonda hőmérséklet tartománya	-30ºC és400ºC között.

Ajánlatot kérek

Galéria

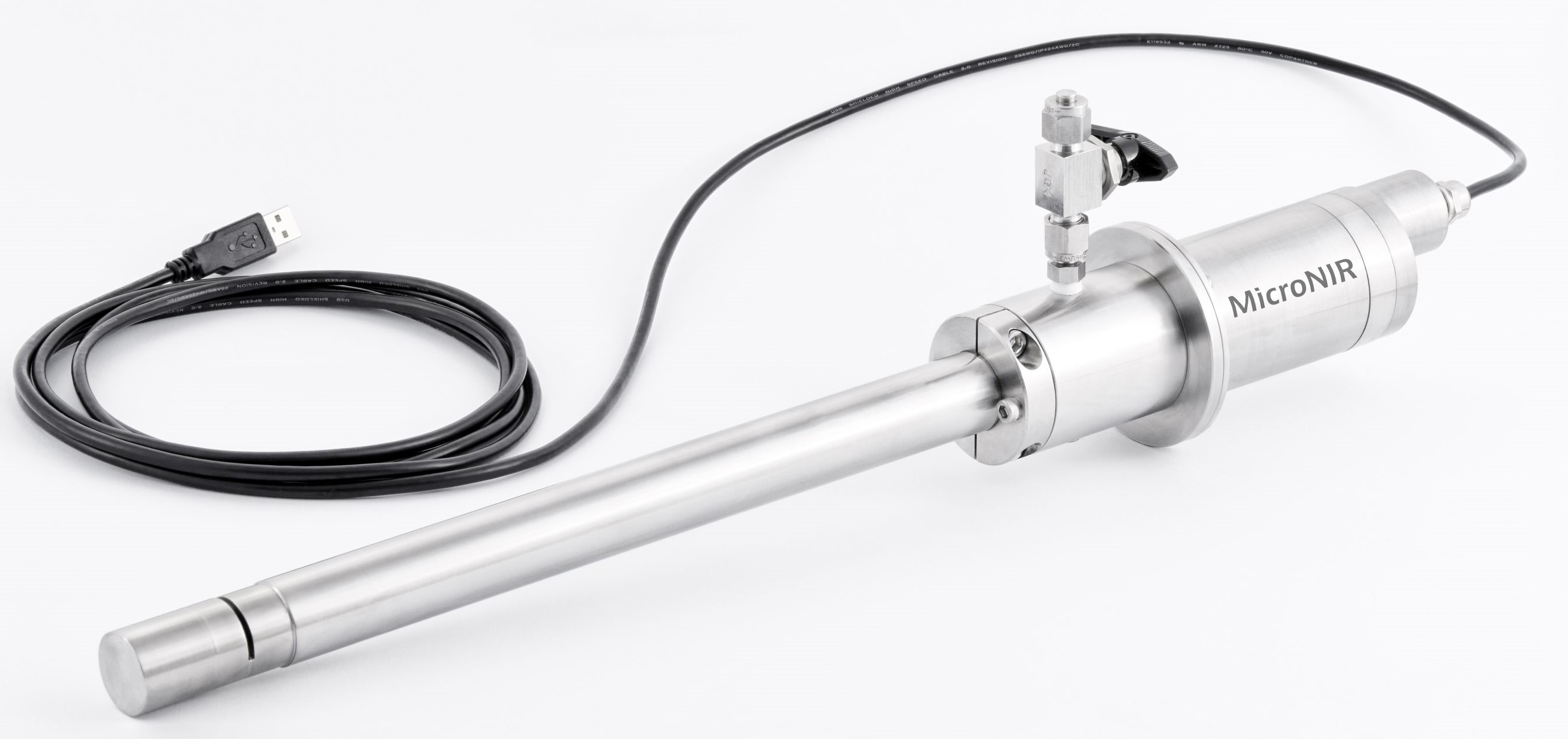

VIAVI MicroNIR™ PAT-L NIR spektrométer
